1. Tujuan[Kembali]

1. Untuk mengetahui penggunan decoder pada rangkaian aplikasi

2. Untuk mengetahui cara membuat rangkaian mendeteksi maling

2. Alat dan Bahan[Kembali]

1. Magnetic Sensor





Sensor magnetik adalah alat yang akan terpengaruh medan magnet dan akan memberikan perubahan kondisi pada keluaran. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembaban, asap ataupun uap. Sensor magnetik bekerja dengan memanfaatkan perubahan induktansi. Sensor magnet terdiri dari berbagai jenis dan pengaplikasiannya disesuaikan dengan jenis dari sensor magnet tersebut.





2. PIR Sensor

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object.

Konfigurasi Pin :



Konfigurasi PIN

Spesifikasi :



1. Vin : DC 5V-9V

2. Radius : 180 derajat.

3. Jarak deteksi : 5-7 meter.

4. Output : Digital TTL.

5. Memiliki setting sensitivitas.

6. Memiliki setting time delay.

7. Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.

8. Berat : 10 gr.

3. LED

LED berfungsi sebagai lampu indikator.

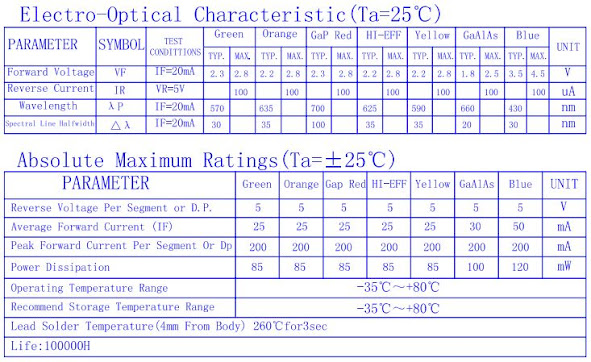

Datasheet LED

4. Resistor

Resistor berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Cara menghitung nilai dari resistor yaitu dengan melihat warna pita dari resistor tersebut. Umumnya resistor memiliki 4 sampai 6 pita.

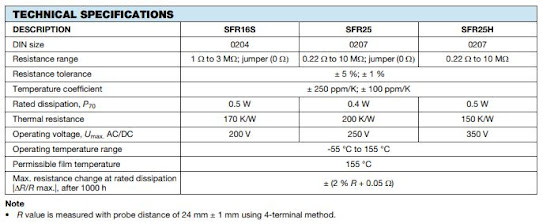

Spesifikasi :

10k ohm (4 buah)

20k ohm (1 buah)

50k ohm (1 buah)

70k ohm (1 buah)

150 ohm (1 buah)





5. Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

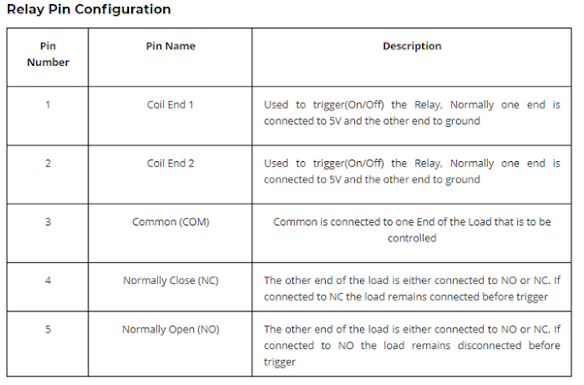

Konfigurasi Pin :



Spesifikasi:

Datasheet Relay :



6. Transistor



Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

 Konfigurasi Pin dan Spesifikasi



7. Gerbang AND

Pada Logic gate and jika salah satu atau keseluruhan input berupa bilangan biner 0, maka keluaran (output) yang dihasilkan adalah 0. Sedangkan, apabila keseluruhan masukan (input) berupa bilangan biner 1, maka keluaran yang dihasilkan adalah 1.

Simbol Gerbang AND

Simbol Gerbang And

Operasi Gerbang AND:

TTL Gerbang AND

• 74LS08 Quad 2-input

• 74LS11 Triple 3-input

• 74LS21 Dual 4-input

CMOS Gerbang AND

• CD4081 Quad 2-input

• CD4073 Triple 3-input

• CD4082 Dual 4-input



8. Gerbang NOT

Logic gate not merupakan suatu jenis logic gates yang memiliki fungsi sebagai suatu pembalik, atau yang dikenal dengan istilah inverter. Dengan demikian, nantinya nilai yang merupakan hasil keluaran (output) yang didapatkan akan selalu bertolak belakang dengan masukan (input).

Simbol Gerbang NOT

Simbol Gerbang Not

Operasi Gerbang Not:

TTL Gerbang Not :

• 74LS04 Hex Inverting NOT Gate

• 74LS14 Hex Schmitt Inverting NOT Gate

• 74LS1004 Hex Inverting Drivers

CMOS Gerbang Not :

• CD4009 Hex Inverting NOT Gate

• CD4069 Hex Inverting NOT Gate



9. Buzzer

Spesifikasi :

- Rated Voltage : 6V DC

- Operating Voltage : 4 to 8V DC

- Rated Current* : ≤30mA

- Sound Output at 10cm* : ≥85dB

- Resonant Frequency : 2300 ±300Hz

- Tone : Continuous

- Operating Temperature : -25°C to +80°C

- Storage Temperature : -30°C to +85°C

- Weight : 2g

Konfigurasi Pin :

Pin 1 : Positive

Pin 2 : Negative

10. Gerbang OR

Jenis kedua adalah gerbang OR. Sama seperti gerbang sebelumnya, gerbang ini juga memerlukan dua input untuk menghasilkan satu output. Gerbang OR ini akan menghasilkan output 1 jika semua atau salah satu input merupakan bilangan biner 1. Sedangkan output akan menghasilkan 0 jika semua inputnya adalah bilangan biner 0.



3. Dasar Teori[Kembali]

Untuk menjaga rumah dari maling pada malam hari magnetic sensor digunakan untuk mendeteksi pintu atau jendela yang dibuka secara paksa oleh maling yang mencoba menerobos paksa masuk ke dalam rumah dan PIR sensor digunakan untuk mendeteksi adanya orang agar tidak ragu apakah ada orang lewat atau hanya benda yang terjatuh.

4. Percobaan[Kembali]

1. Bentuk rangkaian seperti gambar di bawah ini

2. Jalankan program

5. Video[Kembali]

6. Download File[Kembali]

1. File Rangkaian |Download|

2. File Video |Download|

3. File HTML |Download|
