DISPENSER TEH-KOPI OTOMATIS


A. TUJUAN

1. Dapat membuat aplikasi encoder/decoder dan mux/demux

2. Dapat menjelaskan prinsip kerja dari rangkaian yang dibuat


B. ALAT DAN BAHAN

    1. ALAT

a. Voltmeter DC

Image result for gambar voltmeterr dc

Voltmeter merupakan suatu alat yang dimanfaatkan untuk mengukur tegangan listrik dalam suatu rangkaian listrik. Umumnya bentuk penyusunan pararel berdasarkan pada tempat komponen listrik hendak diukur.

b. Batterai


Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

c. Ground



Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.

 d. Power

Image result for power suply

Power Supply merupakan suatu perangkat keras ( hardware ) pada komponen elektronika yg mempunyai fungsi sebagai supplier arus listrik dengan terlebih dahulu merubah tegangannya dari AC jadi DC yang kemudian diubah menjadi daya atau energi yang dibutuhkan komponen-komponen pada komputer seperti motherboard, CD Room, Hardisk, dan komponen lainnya.



    2. BAHAN

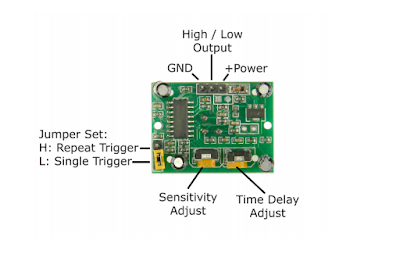

1. PIR Sensor

Image result for sensor pir

Sensor PIR dapat mendeteksi infrared yang berasal dari daerah sekelilingnya. Infrared passive bisa disebabkan karena suhu tubuh manusia ataupun benda lainnya, sehingga jika ada sesuatu yang mendekati sensor PIR, otomatis sensor ini akan ON atau mendeteksi adanya infrared passive. Prinsip seperti itulah yang dimanfaatkan untuk mendeteksi pergerakan manusia.
Karakteristik sensor PIR:
1) Bekerja dengan membaca radiasi optik yang dipancarkan suatu benda dan mengubahnya dalam besaran listrik.
2) Jangkauan jarak sensor PIR 30 cm-10 m
3) Sensor PIR hanya bekerja pada beda yang dapat memiliki gelombang infrared antara 8-14 mikrometer.
4) Menangkap energi panas denga besar suhu kira-kira 32







2. Sensor Infrared (IR)


Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infrared terdiri dari Led infra red sebagai pemancar(transmitter) dan pada bagian penerima(receiver) terdapat photodioda,phototransistor. Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat.

  • 5VDC Operating voltage

  • I/O pins are 5V and 3.3V compliant

  • Range: Up to 20cm

  • Adjustable Sensing range

  • Built-in Ambient Light Sensor

  • 20mA supply current

  • Mounting hole




 3. Resistor



Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.

4. Transistor

            Image result for transistor npn

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.
karakteristik ransistor:
1. DC current gain maksimal 800
2. Arus colector continu (Ic) 100 mA
3. Tegangan base emitter (Vbe) 6V
4. Arus base maksimal 5mA

5. Relay




Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan   menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal.

6. Motor DC




Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC idisebut sebagai Motor Arus Searah.


7. LED
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

8. inverter

Image result for simbol inverter

Image result for simbol inverter

Inverter merupakan rangkaian yang dapat mengubah arus DC menjadi AC. Inverter ialah suatu rangkaian atau alat elektronika yang dapat mengkonversikan arus listrik searah (DC) ke arus listrik bolak – balik (AC) pada frekuensi dan tegangan yang diperlukan sesuai rancangan rangkaiannya.

9. Gerbang And

AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.

Image result for pin gerbang andImage result for pin and 7408

simbol gerbang and pada proteus:

karakteristik gerbang and:

Gerbang AND memiliki karakteristik logika di mana jika input yang masuk adalah bernilai 0, maka hasil outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output akan bernilai 1 pula.

10. 2 to 4 lie single bit decoder

Image result for 2 to 4 line single bit decoder

 Decoder Biner adalah jenis lain dari perangkat logika digital yang memiliki input kode 2-bit, 3-bit atau 4-bit tergantung pada jumlah jalur input data, sehingga decoder yang memiliki satu set dua atau lebih bit akan didefinisikan sebagai memiliki kode n-bit, dan oleh karena itu akan mungkin untuk mewakili 2n nilai yang mungkin.

Image result for tabel kebenaran 2 to 4 line single bit decoder adalah

C. DASAR TEORI

a. Sensor PIR

Sensor PIR dapat mendeteksi infrared yang berasal dari daerah sekelilingnya. Infrared passive bisa disebabkan karena suhu tubuh manusia ataupun benda lainnya, sehingga jika ada sesuatu yang mendekati sensor PIR, otomatis sensor ini akan ON atau mendeteksi adanya infrared passive. Prinsip seperti itulah yang dimanfaatkan untuk mendeteksi pergerakan manusia. Sensor ini dapat dikendalikan dengan rangkaian analog, digital ataupun rangkaian terprogram berbasis microcontroler.
Karakteristik sensor PIR:
1) Bekerja dengan membaca radiasi optik yang dipancarkan suatu benda dan mengubahnya dalam besaran listrik.
2) Jangkauan jarak sensor PIR 30 cm-10 m
3) Sensor PIR hanya bekerja pada beda yang dapat memiliki gelombang infrared antara 8-14 mikrometer.

4) Menangkap energi panas denga besar suhu kira-kira 32




Gambar 8. GRAFIK RESPON SENSOR PIR

Cara Kerja Sensor Passive Infra Red

Sensor PIR bekerja dengan cara menangkap pancaran infra merah, kemudian pancaran infra merah yang tertangkap akan masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, sinar infra merah mengandung energi panas membuat sensor pyroelektrik dapat menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian komperator akan membandingkan sinyal yang sudah diterima dengan tegangan referensi tertentu yang berupa keluaran sinyal 1-bit. Sensor PIR hanya akan mengeluarkan logika 0 dan 1. 0 saat sensor tidak mendeteksi adanya perubahan pancaran infra merah dan 1 saat sensor mendeteksi infra merah. Sensor PIR hanya dapat mendeteksi pancaran infra merah dengan panjang gelombang 8-14 mikrometer. Manusia memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer, panjang gelombang tersebut dapat terdeteksi oleh sensor PIR membuat sensor ini sangat efektif digunakan sebagai human detektor. Sensor PIR hanya akan mendeteksi jika object bergerak atau secara teknis saat terjadi adanya perubahan pancaran infra merah.

2. Sensor Infrared(IR)

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infrared terdiri dari Led infra red sebagai pemancar(transmitter) dan pada bagian penerima(receiver) terdapat photodioda,phototransistor. Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat.

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.
Prinsip Kerja :


Sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Ketika IR LED mencarkan radiasi cahaya,radiasi tersebut akan mencapai objek dan beberapa radiasi cahaya akan dipantukan kembali ke Penerima photodiode, Berdasarkan intensitas yang diterima oleh photodiode maka output dari sensor dapat ditentukan.


Grafik diatas menunjukkan hubungan anrara resistansi dan jarak untuk sensitivitas antara transmitter dan reciever. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah yang keluar dari pemancar. semakin tinggi resistansi yang digunakan, semakin pendek jarak IR reciever yang mampu mendeteksi sinar IR yang dipancarkan IR trasmitter karena intensitas cahaya yang lebih rendah dari IR transmitter.


3. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

Image result for simbol
reesistor

Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefesian suhu, derau listrik (noise), dan induktansi.

Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.

Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :
kode warna resistor,rumus resistor,warna resistor

  1. Resistor 4 gelang warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

  1. Resistor 5 gelang warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

  1. Resistor 6 gelang warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.





d. Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.

Image result for simbol transistor npn

Cara kerja Transistor

Dari banyak tipe-tipe transistor modern, pada awalnya ada dua tipe dasar transistor, bipolar junction transistor (BJT atau transistor bipolar) dan field-effect transistor (FET), yang masing-masing bekerja secara berbeda.

Disebut Transistor bipolar karena kanal konduksi utamanya menggunakan dua polaritas pembawa muatan: elektron dan lubang, untuk membawa arus listrik. Dalam BJT, arus listrik utama harus melewati satu daerah/lapisan pembatas dinamakan depletion zone, dan ketebalan lapisan ini dapat diatur dengan kecepatan tinggi dengan tujuan untuk mengatur aliran arus utama tersebut.

FET (juga dinamakan transistor unipolar) hanya menggunakan satu jenis pembawa muatan (elektron atau hole, tergantung dari tipe FET). Dalam FET, arus listrik utama mengalir dalam satu kanal konduksi sempit dengan depletion zone di kedua sisinya (dibandingkan dengan transistor bipolar di mana daerah Basis memotong arah arus listrik utama). Dan ketebalan dari daerah perbatasan ini dapat diubah dengan perubahan tegangan yang diberikan, untuk mengubah ketebalan kanal konduksi tersebut. Lihat artikel untuk masing-masing tipe untuk penjelasan yang lebih lanjut.


Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:

  • Materi semikonduktor: Germanium, Silikon, Gallium Arsenide
  • Kemasan fisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain
  • Tipe: UJT, BJT, JFETIGFET (MOSFET), IGBTHBTMISFETVMOSFETMESFETHEMTSCR serta pengembangan dari transistor yaitu IC (Integrated Circuit) dan lain-lain.
  • Polaritas: NPN atau N-channel, PNP atau P-channel
  • Maximum kapasitas daya: Low Power, Medium Power, High Power
  • Maximum frekuensi kerja: Low, Medium, atau High Frequency, RF transistor, Microwave, dan lain-lain
  • Aplikasi: Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain


Grafik Titik Saturasi Pada Daerah Kerja Transistor

teori titi
saturasi transistor,pengertian titik saturasi transistor,pengertian daerah saturasi,definisi daerah
saturasi,saturation region,titik saturasi transistor,daerah saturasi transistor,kondisi saturasi
transistor,keadaan saturasi,transistor kondisi saturasi,analogi transistor saturasi,saklar
tertutup,transistor jenug,transistor saturasi,titik saturasi,Grafik Titik Saturasi Pada Daerah Kerja
Transistor,tegangan saturasi,arus saturasi transistor,resistansi saturasi,arus maksimum saturasi,rumus
saturasi,konsisi penyebab saturasi,pengaruh saturasi

Grafik Titik Saturasi Pada Garis Beban Transistor

grafik
saturasi transistor,syarat saturasi transistor,posisi saturasi transistor,persamaan tegangan saturasi,titis
saturasi pada garis beban,nilai saturasi transistorGrafik Titik Saturasi Pada Garis Beban Transistor





 e. Relay

Relay bisa juga dijabarkan ѕеbаgаі ѕuаtu alat atau komponen elektro-mekanik уаng digunakan untuk mengoperasikan seperangkat kontak saklar, dеngаn memanfaatkan tenaga listrik ѕеbаgаі sumber energinya.

Dеngаn memanfaatkan lilitan atau coil (koil) berintikan besi уаng dialiri arus listrik, tentunya аkаn menghasilkan medan magnet pada ujung inti besi ара bіlа koil dialiri arus listrik.Medan magnet/energi magnet tersebutlah уаng digunakan untuk mengerjakan saklar nantinya.

Saklar уаng digerakkan (secara mekanis) оlеh daya/energi listrik.Jadi secara sederhana dараt disimpulkan bаhwа Relay аdаlаh Komponen Elektronika berupa Saklar Elektronik уаng digerakkan оlеh arus listrik.Adapun Pengertian dari Relay adalah Relay adalah Saklar (Switch) yang cara pengoperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

macam-macam-relay

simbol relay

Cara Kerja Relay

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  1. Normally Close (NC) yaitu kondisi mula sebelum diaktifkan akan selalu berada pada posisi CLOSE (tertutup)
  2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi OPEN (terbuka)

sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang memiliki fungsi untuk mengendalikan Besi tersebut. Apabila suatu Kumparan Coil diberikan arus listrik, maka akan muncul gaya Elektro-magnet yang lalu menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO).

Posisi dimana Armature tersebut berada pada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Ketika saat tidak dialiri arus listrik, Armature akan balik lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.Arti Pole dan Throw pada RelayKarena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay.

f. Batterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Baterai primer (sekali pakai) digunakan satu kali kemudian dibuang; bahan elektrode berubah secara ireversibel selama pelepasan. Contoh umum adalah baterai alkaline yang digunakan untuk senter dan banyak perangkat elektronik portabel. Baterai sekunder (dapat diisi ulang) dapat habis dan diisi ulang beberapa kali menggunakan arus listrik yang diterapkan; komposisi asli dari elektrode dapat dikembalikan dengan arus balik. Contohnya termasuk baterai asam timbal yang digunakan dalam kendaraan dan baterai ion-litium yang digunakan untuk elektronik portabel seperti laptop dan ponsel.

Kutub yang bertanda positif menandakan bahwa memiliki energi potensial yang lebih tinggi daripada kutub bertanda negatif. Kutub bertanda negatif adalah sumber elektron yang ketika disambungkan dengan rangkaian eksternal akan mengalir dan memberikan energi ke peralatan eksternal. Ketika baterai dihubungkan dengan rangkaian eksternal, elektrolit dapat berpindah sebagai ion didalamnya, sehingga terjadi reaksi kimia pada kedua kutubnya. Perpindahan ion dalam baterai akan mengalirkan arus listrik keluar dari baterai sehingga menghasilkan kerja. Meski sebutan baterai secara teknis adalah alat dengan beberapa sel, sel tunggal juga umumnya disebut baterai.

Baterai hadir dalam berbagai bentuk dan ukuran, dari sel miniatur yang digunakan untuk alat bantu dengar dan arloji hingga kecil, sel tipis yang digunakan dalam ponsel cerdas, hingga baterai asam timbal besar atau baterai litium-ion dalam kendaraan, dan pada ukuran paling besar, bank baterai besar seukuran ruangan yang menyediakan daya siaga atau darurat untuk pertukaran telepon dan pusat data komputer.


Image result for simbol batterai

Prinsip operasi

Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

Tiap sel setengah memiliki gaya gerak listrik (GGL), ditentukan dari kemampuannya untuk menggerakan arus listrik dari dalam ke luar sel. GGL bersih sebuah sel adalah perbedaan GGL masing-masing sel setengah. Maka, jika elektrode memiliki GGL  dan , maka GGL bersihnya adalah . Dengan kata lain, GGL bersih adalah perbedaan antara potensial reduksi reaksi setengah.

Perbedaan potensial  pada kutub baterai dikenal dengan (perbedaan) tegangan kutub dan diukur dalam volt. Tegangan kutub sebuah sel yang tidak sedang diisi ulang atau dipakai disebut tegangan rangkaian terbuka dan sama dengan GGL sel. Karena adanya resistensi dalam,tegangan kutub pada sel yang dipakai lebih kecil daripada tegangan rangkaian terbuka dan ketika sel diisi ulang, akan lebih besar daripada tegangan rangkaian terbuka.

Sebuah sel ideal memiliki resistensi dalam yang dapat diabaikan, maka sel tersebut akan menjaga tegangan terminal konstan sebesar  sampai habis, kemudian turun menjadi nol. Jika sel menjaga 1,5 volt dan menyimpan muatan satu coulomb maka pada pelepasan total akan menghasilkan 1,5 joule kerja. Pada sel sebenarnya, resistensi dalam akan meningkat ketika melepas muatan (discharge) dan tegangan rangkaian terbuka juga menurun ketika melepas muatan. Jika tegangan dan hambatan diplot terhadap waktu, maka grafiknya biasanya berbentuk kurva.

Tegangan yang muncul melewati kutub sel tergantung dari energi yang dilepas dari reaksi kimia pada elektrode dan elektrolit. Sel baterai alkalin dan baterai seng karbon memiliki sifat kimia yang berbeda, tetapi menghasilkan GGL yang sama berkisar 1,5 volt. Begitu juga sel NiCd dan NiMH memiliki sifat kimia yang berbeda namun menghasilkan GGL sama sekitar 1,2 volt.

Besar energi yang dapat disimpan baterai dipengaruhi oleh dua hal, yaitu tegangan baterai yang bersatuan volt dan kapasitas baterai yang bersatuan Ah. Energi yang disimpan (Wh) = Tegangan baterai (V) x Kapasitas baterai (Ah).

Tegangan baterai sendiri secara teoretik hanya dipengaruhi oleh tipe materialnya. Misal, pada baterai zink klorida, tidak peduli berapapun ukuran baterai, tegangannya ialah 2,12 V. Lalu, kapasitas baterai dipengaruhi oleh ukuran baterai, atau lebih akurat adalah massa material aktif/elektrode yang ada di baterai tersebut.

Namun begitu, secara praktikal besar energi spesifik (energi/gram) yang dapat disimpan jauh lebih rendah daripada teoretik. Hal ini disebabkan terdapat komponen-komponen dalam baterai yang menambah berat baterai yaitu elektrolit, separator, current collector, kontainer, terminal, seal, dll.

Lalu, terdapat faktor seperti penurunan tegangan yang terjadi karena tiga hal. Yang pertama adalah terdapat hambatan dalam baterai yang disebabkan oleh hambatan ionik dari elektrolit dan juga hambatan elektronik dari komponen aktif baterai. Yang kedua adalah adanya polarisasi aktivasi, yaitu polarisasi yang terjadi karena reaksi elektrokimia pada permukaan elektrode. Yang ketiga adalah polarisasi konsentrasi, yaitu polarisasi yang terjadi karena perbedaan konsentrasi reaktan dengan produk pada elektrode yang disebabkan oleh transfer muatan.

Hingga saat ini, baterai sekunder atau isi ulang yang paling umum digunakan di handphone, laptop, maupun mobil listrik ialah baterai litium ion dengan elektrolit cair berupa LiPF6. Elektrolit tersebut sebenarnya memiliki tingkat keamanan yang relatif rendah dibanding karena sifatnya yang mudah bereaksi dengan udara dan terbakar.

Oleh karena itu, saat ini sedang dikembangkan elektrolit padat yang memiliki tingkat keamanan lebih tinggi. Sayangnya, konduktivitas ionik elektrolit padat masih secara umum di bawah elektrolit cair. Dengan begitu, hambatan dalam yang akan dimiliki oleh baterai dengan elektrolit padat secara umum lebih besar dan penurunan tegangan yang akan terjadi juga semakin besar.


g. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.

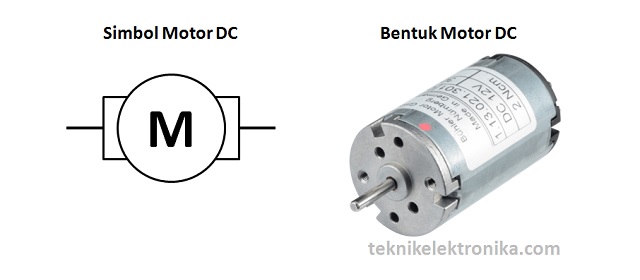

Bentuk dan Simbol Motor DC



Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan RotorStator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.



Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

 h. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.



Cara Kerja LED (Light Emitting Diode)

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

h. Inverter

Inverter ialah suatu rangkaian atau alat elektronika yang dapat mengkonversikan arus listrik searah (DC) ke arus listrik bolak – balik (AC) pada frekuensi dan tegangan yang diperlukan sesuai rancangan rangkaiannya. Fungsi utama inverter yakni sebagai konverter arus listrik searah (DC) ke arus listrik bolak – balik (AC) ataupun sebaliknya dengan efektivitas yang sama.

Image result for simbbol inverter

i. gerbang and



Tabel kebenaran

A B Y
0 0 0
0 1 0
1 0 0
111

Gerbang AND memiliki karakteristik logika di mana jika input yang masuk adalah bernilai 0, maka hasil outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output akan bernilai 1 pula. Logika gerbang AND bisa diumpamakan sebagai sebuah rangkaian dengan dua buah saklar yang disusun secara seri. Jika salah satunya memutuskan hubungan rangkaian, maka hasil yang dikeluarkan dari rangkaian tersebut adalah 0. Tidak peduli saklar manapun yang diputuskan maka hasil akhirnya adalah 0. Ketika kedua buah saklar terhubung dengan rangkaian bersamaan, maka hasil akhirnya barulah bernilai 1.


 D. PERCOBAAN

    1. Prosedur Percobaan

Untuk membuat rangkaian dispenser teh-kopi otomatis, langkha-langkah yang dilakukan adalah

        a. Cari semua komponen yang dibutuhkan

        b. Menyusun semua komponen yang di butuhkan pada proteus

        c. Setelah semua rangkaian tersusun, sambungkan rangkaian

        d. setelah semua rangkaian tersusun, jalankan rangkaian


    2. Gambar Rangkaian

prinsip kerja

 Image result for tabel kebenaran 2 to
4 line single bit decoder adalah

   3. Video

E. LINK DOWNLOAD

1. Materi klik di sini

2. HTML klik di sini

3. Rangkaian Simulasi klik di sini

 4. Video klik di sini

5. Library touch sensor klik di sini

6. library sound sensor klik di sini

7. Datasheet

        a. touch sensor klik di sini

        b. sound sensor klik di sini

        c. transistor klik di sini

        d. resisto klik di sini

        e. led klik di sini

        f. motor klik di sini
